Rollenbanen Toepassingen

De breedte is de afstand tussen de profielen of het frame zodat de effectieve breedte iets minder
dan de breedte van de rollenbaan is. In de regel moet de breedte van de baan iets breder zijn dan die
van de goederen.Dit is in het bijzonder noodzakelijk bij bochten met zijgeleiding om te zorgen
voor een soepele doorstroming van de goederen op de rollenbaan.

In beginsel komen de rollen altijd iets boven de het rollenframe uit zodat de geschikte, stabiele
transportgoederen in bepaalde gevallen ook zijdelings kunnen uitsteken zonder dat deze vast
op het frame lopen.

Belangrijk bij transport over een hellingsrollenbaan is het loopvlak, de bodem, van het te transporteren
product.
Er moet onder alle omstandigheden op gelet worden dat het loopvlak egaal, vlak is en vast zit.

De hellingshoek voor transport van stukgoederen over hellingsrollenbanen is 2 tot 5%.

rolbanen

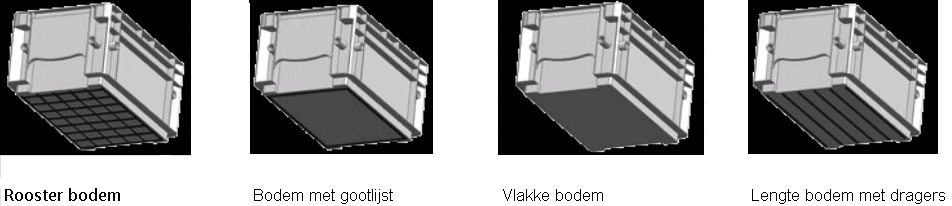

Hoedanigheid van de te transporteren goederen

Voor rollenbanen geldt dat;
* een egale, vlakke bodem stabiel en stevig moet zijn
* bij een lengte bodem de dragers altijd in de transportrichting dienen te wijzen
* een bodem met gootlijst volledig op de draagrollen moet liggen

Voor rollenbanen met in alle richtingen bewegende rollen en rolletjes banen geldt dat;
* een egale, vlakke bodem stabiel en stevig moet zijn

Voor Kogel rollen/ draai- verdeeltafels geldt dat;
* de bodem hard en vlak moet zijn

Te nemen stappen bij het ontwerp van een handmatig bediende transportband

* Selecteer de transportband op basis van het gewicht en de aard van het te transporteren materiaal
* Baan breedte en as afstand afstemmen op basis van het kleinste formaat van het te transporteren artikel/product
* Naast onze standaard oplossingen adviseren wij u graag over speciale mogelijkheden

Bepaling van de juiste steek of as afstand tussen de rollen

Om een kantelvrije en gelijkmatige loop van te transporteren goederen te garanderen dient het te transporteren
artikel of product minstens op 3 draagrollen te rusten. De hartafstand of de steek is de aanwezige afstand tussen
2 rollen gemeten vanuit het middelpunt van de rollen.
De kleinste steek is de lengte van het kleinste formaat artikel/product gedeeld door 3.
Een voorbeeld: de lengte van het kleinste te transporteren artikel is 250mm /3 = 83mm.
In dit voorbeeld kiest u een steek van 75mm.
Is het te transporteren product/artikel ongelijkmatig qua gewichtsverdeling dient voor een kleinere steek te worden gekozen.

Keuze ten aanzien van de afstand tussen de steunen

Steunen worden in de regel op een afstand van ca. 1500-2000mm geplaatst.
Bepalende factor is de belasting van de rollenbaan.

Steunen kunnen alsvolgt worden geplaatst
* naar vrije keuze binnen een baanlengte
* op de aansluitvlakken van 2 baansegmenten
* 90° bochten dienen in het midden van de bocht ( op 45°) extra worden ondersteund
* aan het einde van de transportbaan dienen de steunen licht omhoog te worden geplaatst

Ook voor u vinden wij een individuele en ideale oplossing

Standaard elementen zijn uit voorraad leverbaar!

Impressie van een opstelling van een rollentransport baan

Specificaties van Rollenbanen kunt u op deze website vinden onder de tab ‘Down-Loads’.
